干貨 | 鋰電池保護板及BMS知識淺談
2021-11-01

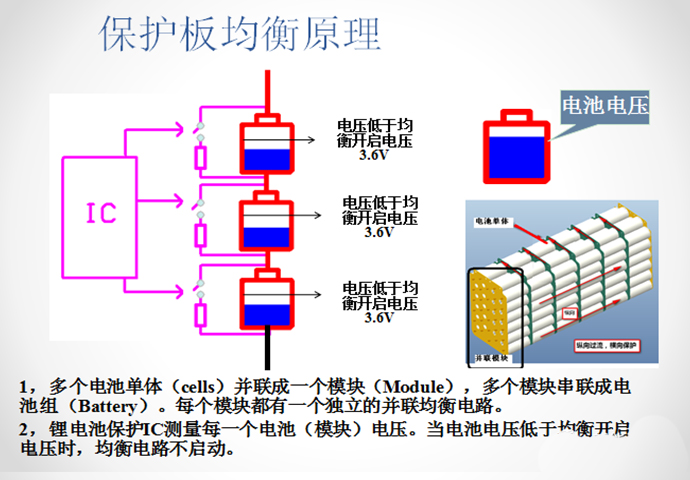

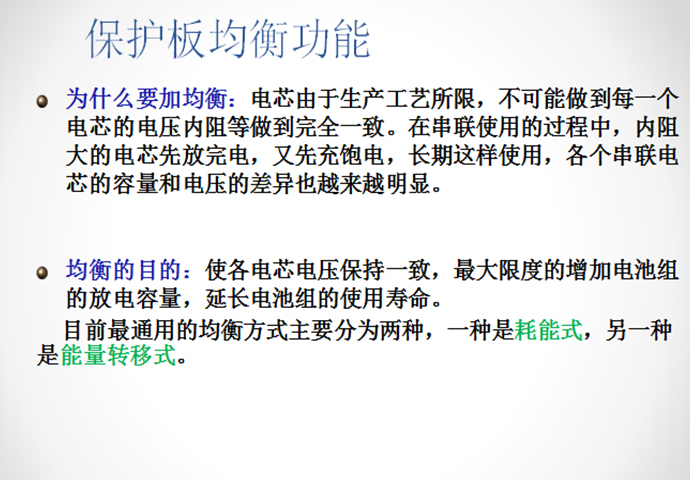

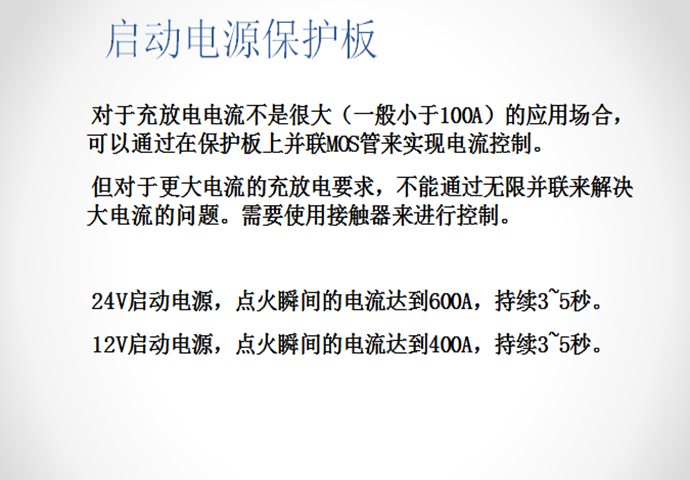

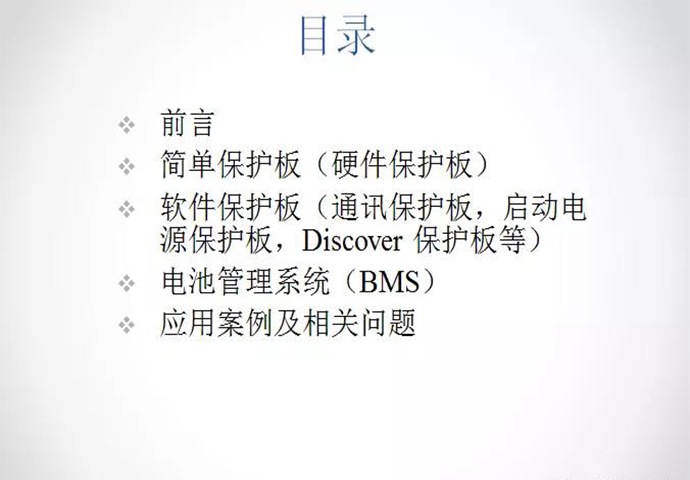

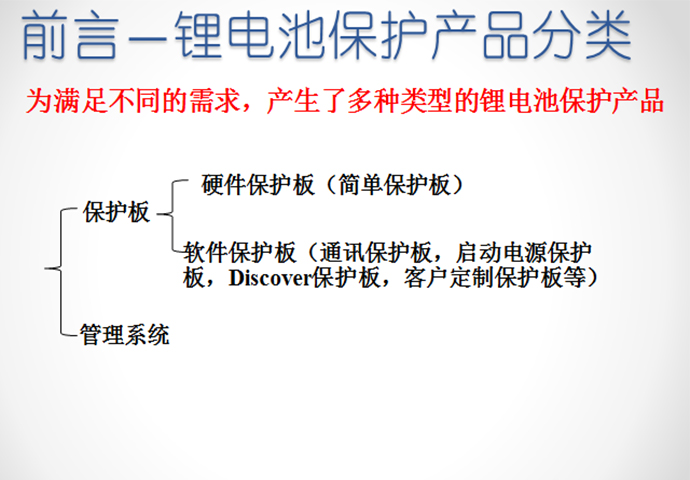

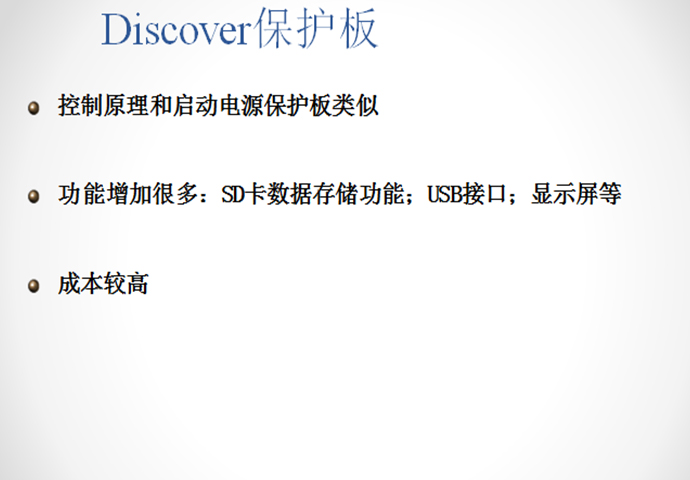

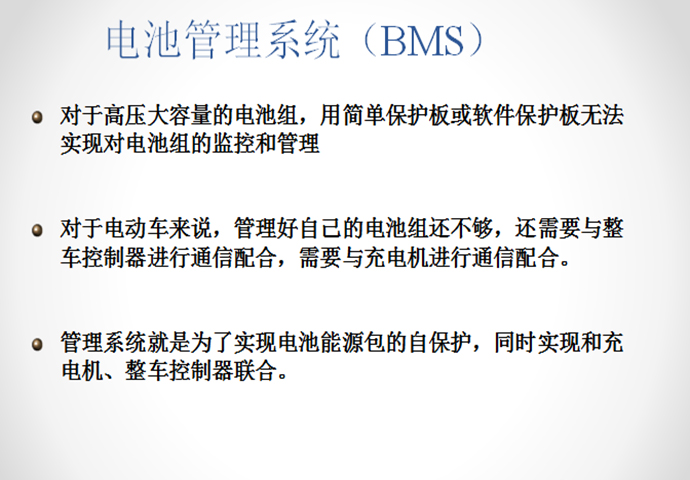

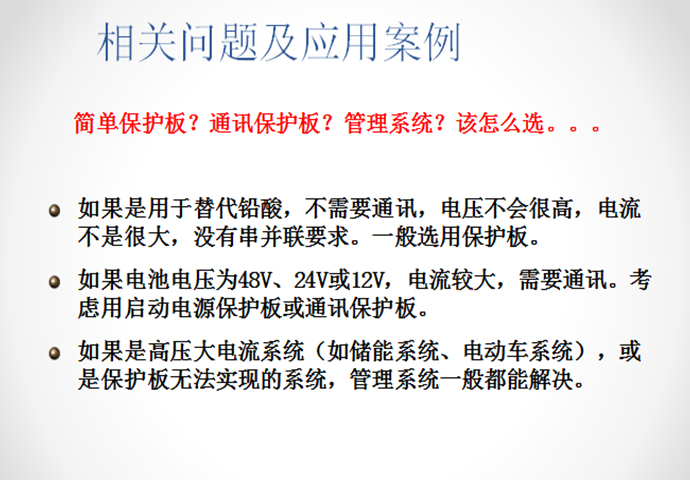

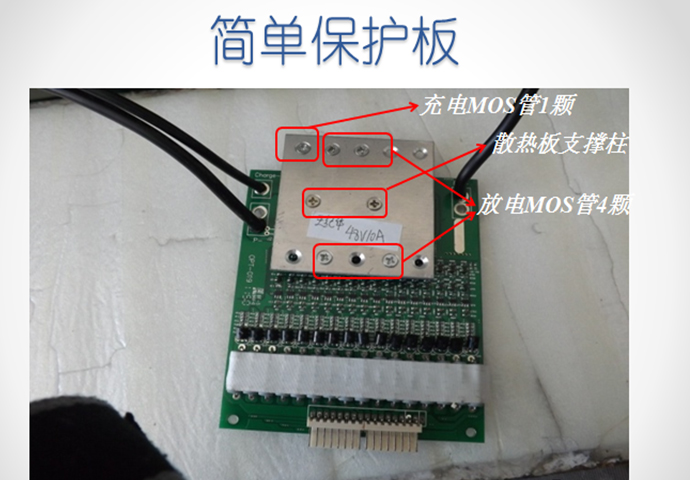

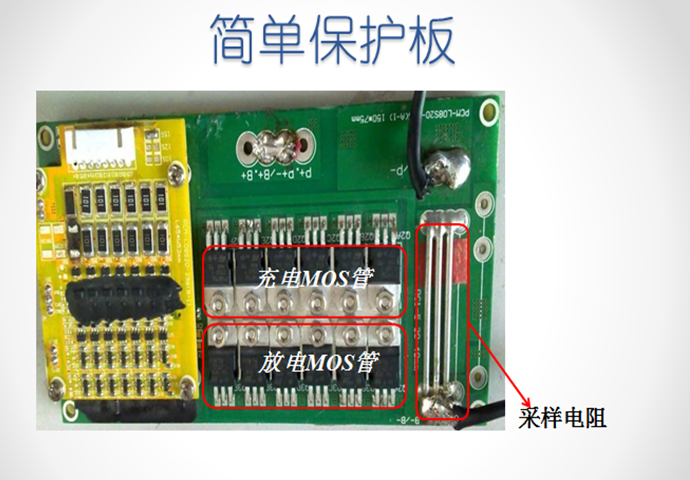

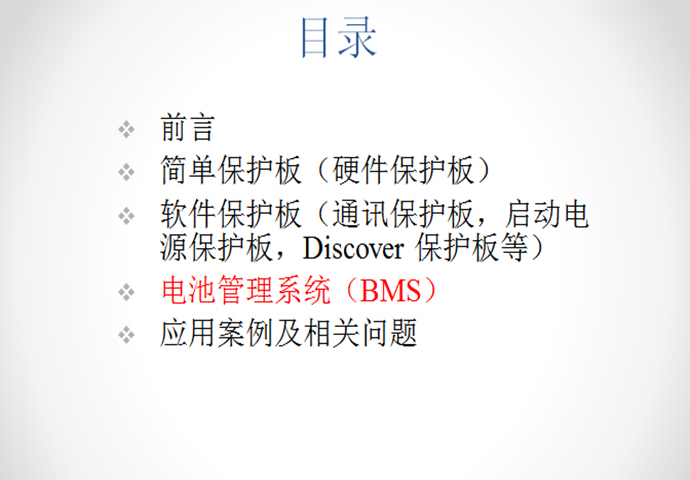

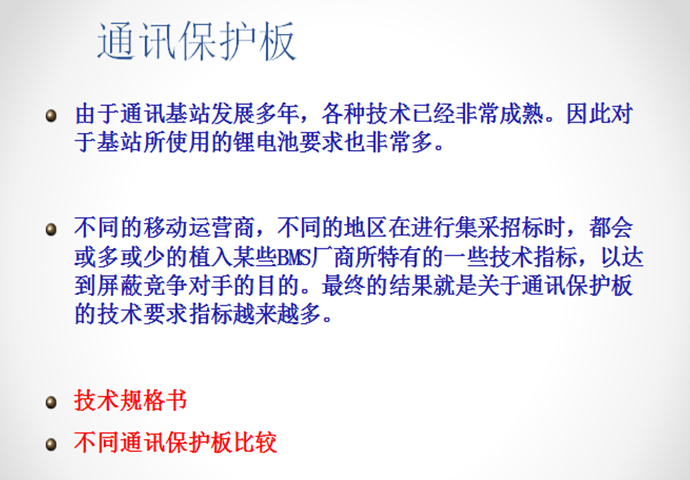

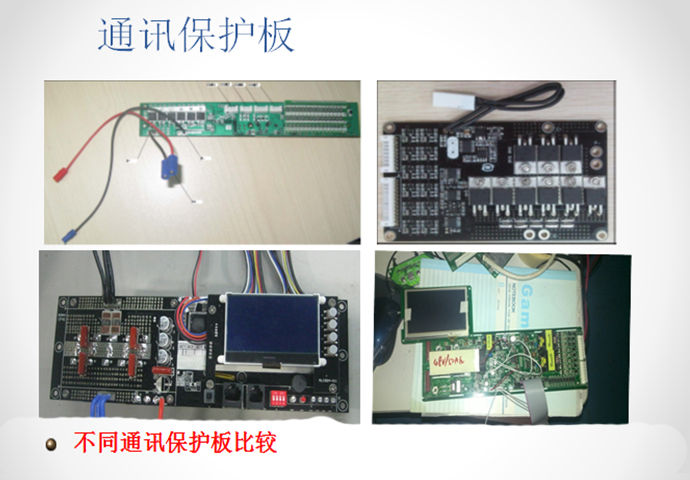

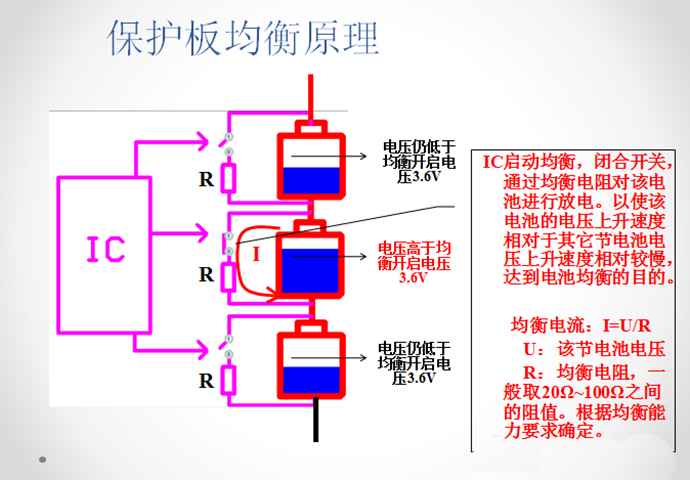

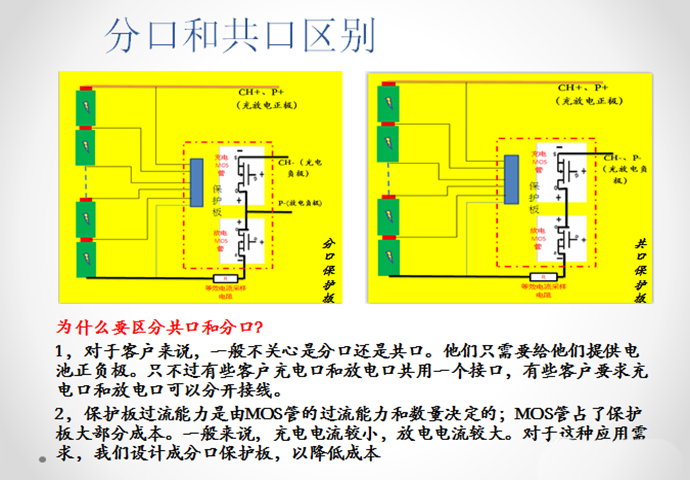

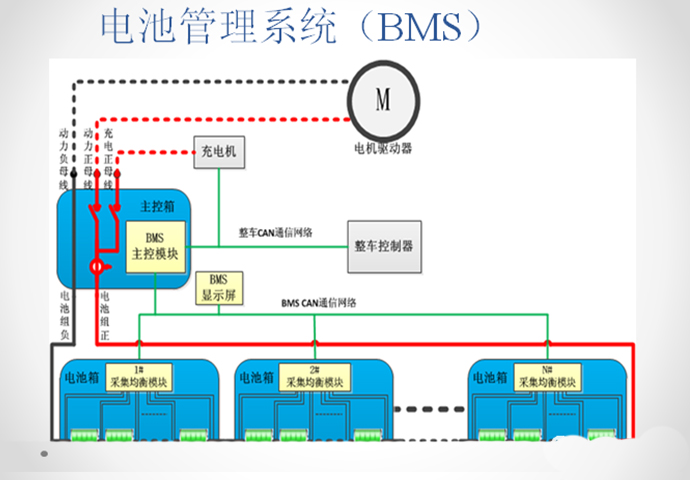

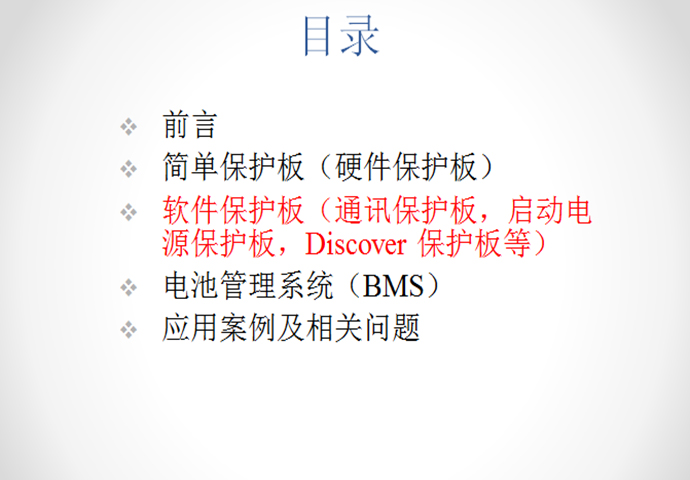

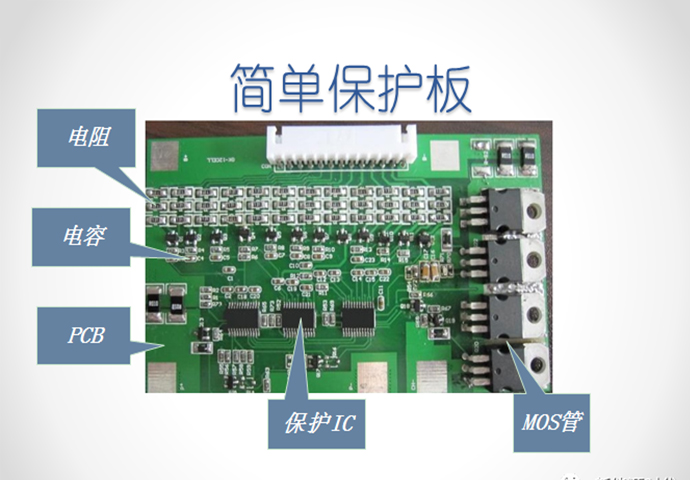

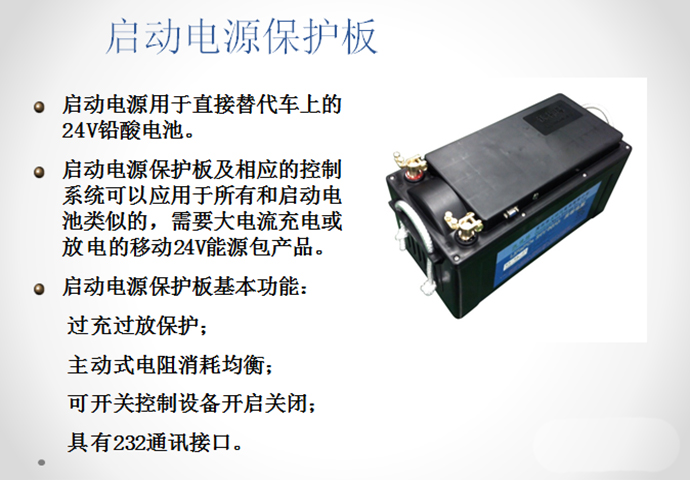

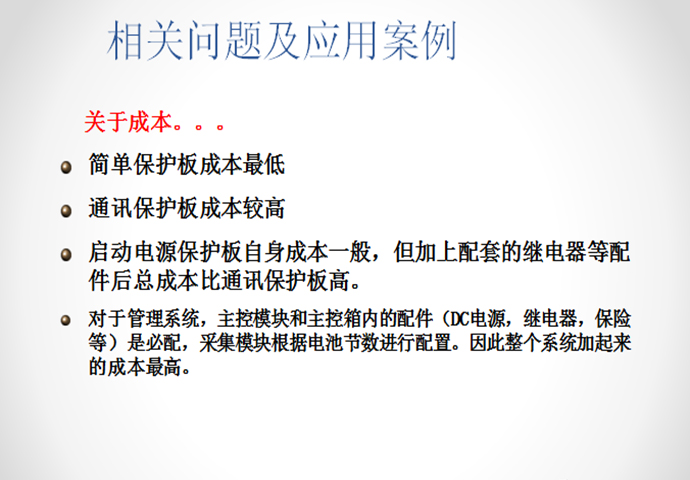

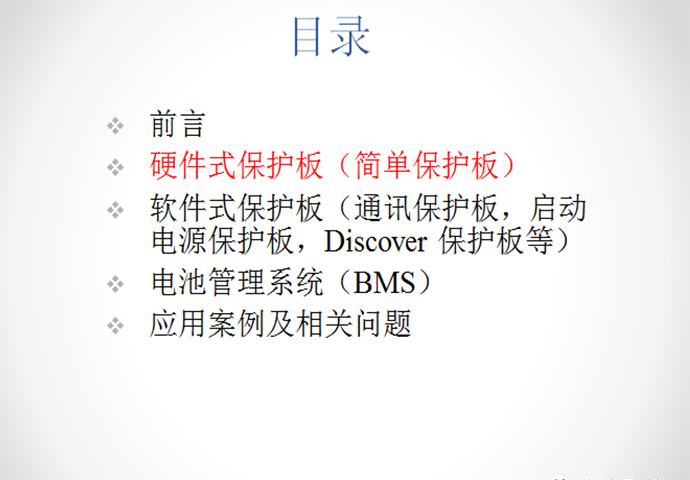

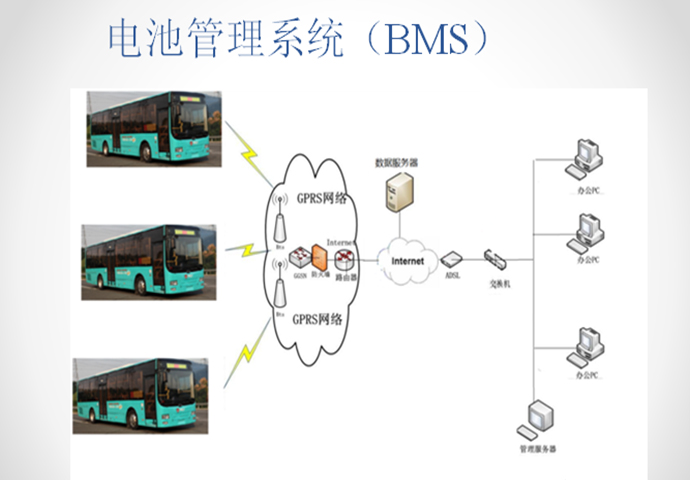

鋰電池保護板及BMS知識淺談 一、前言 二、簡單保護板（硬件保護板） 三、軟件保護板（通訊保護板，啟動電源保護板，Discover保護板等） 四、電池管理系統（BMS） 五、應用案例及相關問題 硬件式保護板： 應用專用鋰電池保護芯片，當電池電壓達到上限值或下限值時，控制開關器件MOS管切斷充電回路或放電回路，實現保護電池組的目的。 特點： 1，只實現過充、過放保護。部分能實現過流保護、反接保護。其它附加功能通通不能滿足 2，保護閥值不可更改（一般保護點為3.9V和2.0V） 3，均衡閥值不可更改（一般均衡電流在150mA以下） 分類： ?硬件式保護板從電流走向可分為： ?1, 分口保護板—總共三個接口：充電口，放電口，公共端 2, 共口保護板—總共兩個接口：正、負接口
